為什么浪涌保護器兩端連接導線應短而直，長度之和宜小于0.5米？

2023-02-15 · 閱讀882

要想浪涌保護器起到比較好的防雷效果，除了在浪涌保護器選型時把參數規格選對，在安裝的時候也需要滿足安裝要求。

比如，IEC標準就要求浪涌保護器兩端連接導線應短而直，長度之和宜小于0.5m。

浪涌保護器兩端連接導線，指的是并聯接在浪涌保護器上的火線或零線加上地線的總長度。

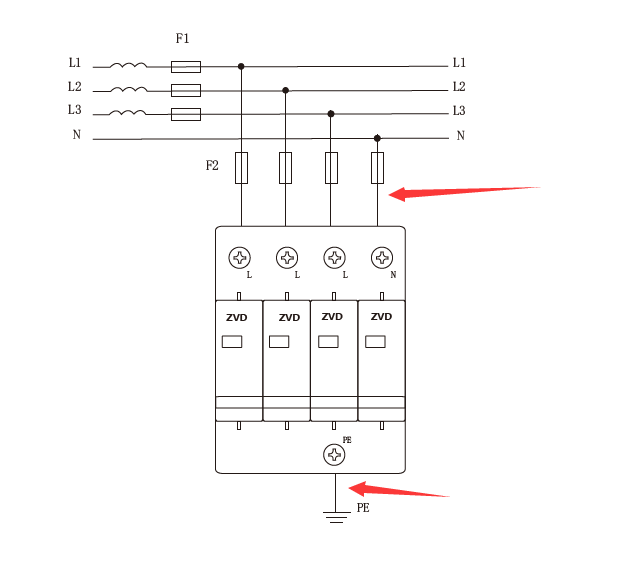

如下圖所示，紅色箭頭指的就是這兩段線路。

1、為什么規范要求線路長度小于0.5米呢？

這是因為連接SPD的電源線路會增加線感量，當有浪涌泄放時，這段線路也會有一定的殘余電壓。

會導致系統后端設備承受的殘壓，其實是SPD浪涌保護器的殘壓加上線路殘壓，如果設備耐壓不足，可能會出現浪涌保護器正常工作了，但是殘壓太高，打壞設備的情況。

所以才會要求接線越短越好。

2、不過做過配電箱裝配的師傅們應該都懂，這兩段線路加起來如果想要達到小于0.5米，其難度是比較大的。

尤其是一級浪涌保護器安裝位置，其線路線徑都比較大，很難做到0.5米的要求。

所以標準寫的是“宜”，這個字很關鍵，宜指并非強制，所以大家在實際安裝時，盡量縮短線路即可，不一定非得0.5米。

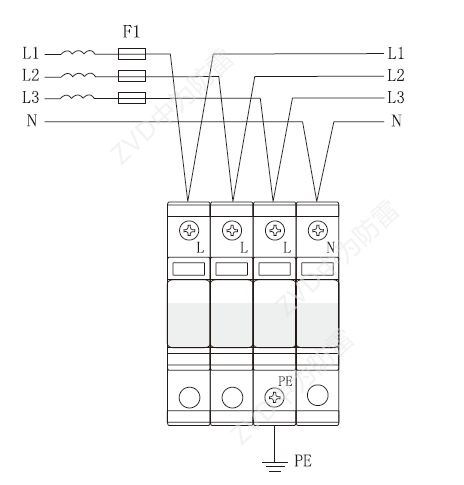

3、還有一種接線方式為凱文接線法的，也叫V形接線法，會大大縮短連接浪涌保護器的線路長度，有條件的情況下可以采用。

如下圖所示，該接線方式實際也是并聯接線的另外一種形式，相當于輸入輸出都接在浪涌保護器的同一個端口，達到縮短線路長度的效果。

以上內容，就是浪涌保護器兩端連接導線長度0.5米的相關介紹，現在大家都明白了吧！
