220v浪涌保護器大小怎么選？中為防雷帶您了解！

2024-09-07 · 閱讀1952

在選擇220V浪涌保護器的大小時，需要綜合考慮多個因素，包括設備的電流要求、浪涌容量、額定電壓、最大持續工作電壓、標稱放電電流、最大放電電流以及響應時間等。以下是一些具體的選擇步驟和注意事項：

一、確定設備的電流要求

查看設備銘牌或說明書：首先，需要查看被保護設備的電流額定值。這通常可以在設備的銘牌或使用說明書中找到。

計算電流值：如果設備銘牌上沒有直接給出電流額定值，可以通過設備的功率（瓦特，W）除以電壓（伏特，V）來計算電流值。例如，一個1200W的設備在220V電壓下運行的電流為5.45A（1200W ÷ 220V ≈ 5.45A）。但考慮到實際使用中的電壓波動和負載變化，建議適當留有余量。

二、選擇浪涌保護器的電流大小

稍大于設備電流要求：選擇浪涌保護器時，應確保其額定電流稍大于設備的電流要求。這可以確保浪涌保護器能夠處理設備消耗的電流，同時提供足夠的保護能力。

常見尺寸范圍：對于家用220V設備，浪涌保護器的常見尺寸范圍包括15A（適用于大多數小家電）、20A（適用于中型設備，如冰箱和洗衣機）等。然而，具體選擇還需根據設備的實際電流要求來確定。

三、考慮浪涌容量

浪涌容量是衡量浪涌保護器吸收浪涌能力的重要參數，通常以焦耳（J）表示。

家庭使用：對于一般家庭使用，1000-2000J的浪涌容量通常就足夠了。

敏感設備：對于需要更高浪涌保護的電子設備或敏感設備，建議使用具有更高浪涌容量（例如5000J或更高）的浪涌保護器。

四、其他關鍵參數

額定電壓：應與家中電網電壓相匹配，即220V。

最大持續工作電壓（UC）：一般選擇比線路電壓稍高的值，例如275V，以確保在無電涌時的正常運行。

標稱放電電流（In）：表示浪涌保護器能夠反復承受且不會顯著降低性能的電流值。對于家用環境，建議選擇In≥10kA的產品，足以應對大部分常見電涌事件。

最大放電電流（Imax）：衡量極端條件下浪涌保護器的承受能力。家用建議Imax≥20kA。

響應時間：應盡可能短，小于1納秒為佳，以快速響應并抑制電涌。

五、也可以按以下三種情況來配置：

1、按二級防雷設計來選（應用場景：機房、車間等）

這種情況適合于可以設計兩級防雷的空間，比如較大一些的機房，可以在機房220V輸入總配電柜安裝第二級浪涌保護器，通流量選擇最大放電電流為40kA的防雷器，作為機房所有用電設備的總保護。

第三級防雷保護，可以選擇最大放電電流20kA的浪涌保護器，進一步限制浪涌電壓，對設備起到更精密的保護。

2、按開關大小來選（應用場景：戶外獨立配電箱等）

之前我們講過，空氣開關等斷路器裝置，是有浪涌耐受能力的，比如63A的開關大約耐受40kA的浪涌沖擊，32A左右的開關約耐受30kA浪涌沖擊，10A開關約耐受10~15kA沖擊（如下圖所示）。

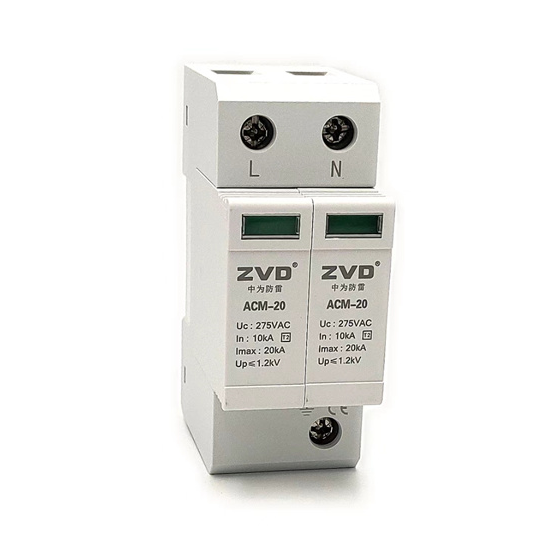

所以有時候，我們可以根據開關的大小來選擇浪涌保護器大小，比如箱子的開關為10~16A的，可以選ACM-20/2P的浪涌保護器，16A以上的比如25A、32A、63A等，可以選ACM-40/2P的浪涌保護器。

當然，如果10A開關選40kA的浪涌保護器也不是不行，只是成本會高一些。

3、按防雷標準要求來選

依照建筑物防雷設計規范，在建筑物配電系統的防雷驗收中，安裝在末端機房等最后一級的防雷浪涌保護器，其電壓保護水平Up值，需小于等于1.2kV。

按此要求，建議在建筑物內的末端220V系統，可以選擇ACM-20系列浪涌保護器，符合此標準要求。

六、總結

       在選擇220V浪涌保護器時，需要綜合考慮設備的電流要求、浪涌容量、額定電壓、最大持續工作電壓、標稱放電電流、最大放電電流以及響應時間等多個因素。通過仔細比較不同產品的參數和性能，選擇最適合您家庭或設備需求的浪涌保護器。同時，請確保所選產品經過相關認證（如UL或ETL認證），以確保其質量和安全性。
