一、概述
建筑物電氣系統防雷典型配置為三級防雷配置法，根據保護分區的要求需要在每個分區的交界處,安裝相對應的浪涌保護器，在LPZOB區與LPZ1區安裝B級(即第一級)浪涌保護器，在LPZ1區與LPZ2區內的交界處安
裝C級(即第二級)浪涌保護器，在LPZ2區的設備前端安裝D級(即第三級)浪涌保護器。
以一棟建筑物的電氣系統為例：
一級浪涌保護器用于建筑物總進線柜位置;
二級浪涌保護器用于樓層分配電箱位置;
三級浪涌保護器用于機房配電箱、入戶配電箱等終端用電設備前。
二、浪涌保護器選型技巧
浪涌保護器選型需要確定最主要的幾個關鍵參數：
①、最大持續工作電壓Uc
②、耐沖擊能力（沖擊放電電流Iimp、標稱放電電流In、最大放電電流Imax）
③、電壓保護水平Up
④、組合方式
下面我們將從這四個關鍵參數來對浪涌保護器選型進行闡述：
1、最大持續工作電壓Uc
這個參數指能持續加載在浪涌保護器兩端的電壓值，根據系統電壓來選。
需要注意的是，浪涌保護器的Uc實際是可以根據相電壓來選的，因為浪涌保護器的兩端是接在L-PE、N-PE、L-N之間的。
比如三相380V系統，相電壓為220V，所以其實Uc275V的浪涌保護器，也可以用于三相380V系統。
更多時候，三相電系統一般都是直接選Uc385V的浪涌保護器，系統電壓為380VAC、400VAC、420VAC、440VAC時都可以使用。
更多關于浪涌保護器最大持續工作電壓Uc的介紹，可以點擊查看：http://m.kaiyuanfeather.com.cn/knowledge/0207331.html
2、耐沖擊能力（沖擊放電電流Iimp、標稱放電電流In、最大放電電流Imax）
浪涌保護器的耐沖擊能力代表了其能承受的雷電浪涌沖擊能力。一般來說耐沖擊能力越大，使用成本也會越高，所以選型時選符合防雷標準、滿足實際防護需求的即可。
一級浪涌保護器主要關注的是沖擊放電電流Iimp這個值。測試波形為10/350us。
二級和三級SPD浪涌保護器關注的是標稱放電電流In和最大放電電流Imax，測試波形為8/20us。
①沖擊放電電流Iimp（一級浪涌）
沖擊放電電流為一級SPD浪涌保護器專用參數，目前業內主要有12.5kA、15kA、25kA、50kA這幾種規格。
防雷標準GB50057要求一級SPD的Iimp需要大于等于12.5kA。標準GB50343對最高級別建筑物一類浪涌保護器的Iimp要求是≥20kA。
所以一般情況下，我們會推薦客戶選Iimp為25kA的產品，滿足所有要求。
推薦型號：
ACM-T1-BC（25kA 4P）
ACM-T1-BC（25kA 3P）
ACM-T1-BC（25kA 2P）
主要參數：
最大持續工作電壓Uc:385VAC
沖擊電流 limp(10/350μs)：25kA
保護水平Up:2.0kV
組合方式:2P/3P/4P可選
②二級浪涌標稱放電電流In、最大放電電流Imax的選擇
二級浪涌保護器推薦選擇標稱放電電流In:20kA、最大放電電流Imax:40kA的產品，滿足大部分使用場景。
型號：ACM-40
主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV
組合方式:2P/3P/4P/1P+N/3P+N可選
詳細參數：http://m.kaiyuanfeather.com.cn/erleispd/44.html
如果環境較為惡劣，想提高防雷等級，可以選擇標稱放電電流In:40kA、最大放電電流Imax:80kA的產品。
也可參考主開關容量進行選型，比如配電柜主開關100A以下可選ACM-40系列，100A及以上可選ACM-80系列。
型號：ACM-80
主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):40kA
最大放電電流Imax(8/20μs):80kA
保護水平Up:2.0kV
組合方式:2P/3P/4P/1P+N/3P+N可選
③三級浪涌標稱放電電流In、最大放電電流Imax的選擇
第三級防雷一般為末級防雷設計，經過前面多級浪涌保護器的防護，第三級環境受到的浪涌沖擊電流會較小。
一般推薦選擇標稱放電電流In:10kA、最大放電電流Imax:20kA的產品。
型號：ACM-20
主要參數：
最大持續工作電壓Uc:275VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P/3P/4P/1P+N/3P+N可選
詳細參數：http://m.kaiyuanfeather.com.cn/erleispd/43.html
3、電壓保護水平Up
浪涌保護器選型對電壓保護水平Up的要求是小于設備耐壓值。
防雷標準要求一級浪涌保護器的Up需≤2.5kV，用于終端用電設備的最末級浪涌保護器的Up需≤1.2kV。
影響Up的主要因素是最大持續工作電壓Uc和沖擊放電電流Iimp、標稱放電電流In，一般情況下確定好Uc以及耐沖擊能力后，各防雷廠家Up相差都不會太大。
更多關于Up的詳細介紹可以點擊查看：http://m.kaiyuanfeather.com.cn/knowledge/0319378.html
4、組合方式
組合方式代表浪涌保護器的保護模式。
目前行業內浪涌保護器主要的組合方式有：2P/3P/4P/1P+N/3P+N等
TN-S三相五線供電系統選4P組合的浪涌保護器（保護三根火線、一根零線）。
TN-C三相四線供電系統選3P組合的浪涌保護器（保護三根火線）
TT供電系統選3P+N結構的浪涌保護器。
IT供電系統選3P組合的浪涌保護器。
TN單相供電系統選2P組合的浪涌保護器。
TT單相供電系統選1P+N組合的浪涌保護器。

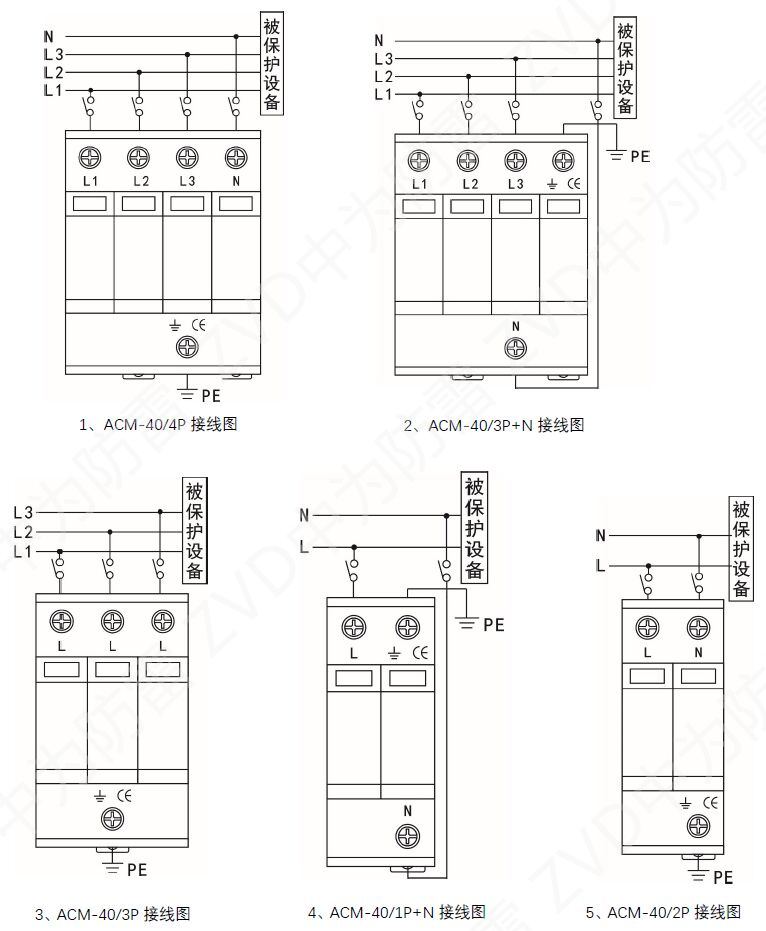

不同組合方式的浪涌保護器接線方式會有所差異，如下圖所示：
以上就是浪涌保護器選型的主要參數，確定這幾個參數就可以選出合適的產品了。
更詳細選型資料可以咨詢廣東中為智能防雷技術有限公司。
