攝像頭d1類浪涌保護器有哪些類型?網絡二合一防雷器滿足嗎?
監控系統最常用的浪涌保護器,就是保護攝像頭的電源網絡二合一浪涌保護器、三合一防雷器等。
其多合一的結構設計,體積更小,價格相對分開的電源防雷器和網絡防雷器而言也更具競爭力。
近日有客戶咨詢,某智能交通監控項目要求攝像頭采用D1類浪涌保護器,客戶以前用的都是常規的電源網絡二合一防雷器,不知道是否滿足招標要求。
接下來,中為防雷從以下內容介紹:
首先我們得知道D1類浪涌保護器的定義,D1類是信號防雷浪涌保護器的一個測試類別,測試波形為10/350us,參數代號為:沖擊電流值Iimp,測試值一般為1~2.5kA。
所以從這條要求我們可以得出,用于攝像頭的D1類二合一浪涌保護器和三合一浪涌保護器,其信號防雷部分必須滿足D1類測試要求。
1、D1類監控二合一浪涌保護器
該產品為電源防雷器加網絡防雷器組合而成,電源防雷器通流量為標稱放電電流5kA、最大放電電流10kA,測試波形為8/20us,電源防雷器是沒有D1類這個說法的,只有T1類。
常規的二合一防雷器,網絡防雷部分一般測試參數為C2類,測試波形1.2/50&8/20us,測試值為5kV&2.5kA。
而如果是D1類二合一浪涌保護器,網絡防雷部分除了滿足C2類測試,還需要滿足D1類高能量測試,參數需要有Iimp這個參數,比如中為防雷的ZVJ-NET-2系列二合一防雷器,網絡防雷部分就滿足D1類Iimp:2kA的要求,帶防雷檢測報告可查。
產品詳情:http://m.kaiyuanfeather.com.cn/ehyspd/89.html
2、D1類攝像機三合一浪涌保護器
三合一,顧名思義,是三種防雷器組合而成。分別是電源防雷器、網絡信號線防雷器、控制信號線防雷器。
所以,D1類攝像機三合一浪涌保護器,其網絡防雷器和控制信號防雷器需要滿足D1類測試要求,具備Iimp(10/350us)這個參數。
例如中為防雷的ZVJ-NET-3系列D1類三合一防雷器,其網絡防雷器和控制防雷器部分,均滿足D1類測試2kA的要求。
產品詳情:http://m.kaiyuanfeather.com.cn/shyspd/90.html
3、監控網絡信號D1類防雷器
除了二合一三合一防雷器有D1類產品外,純網絡信號防雷器也有D1類產品。

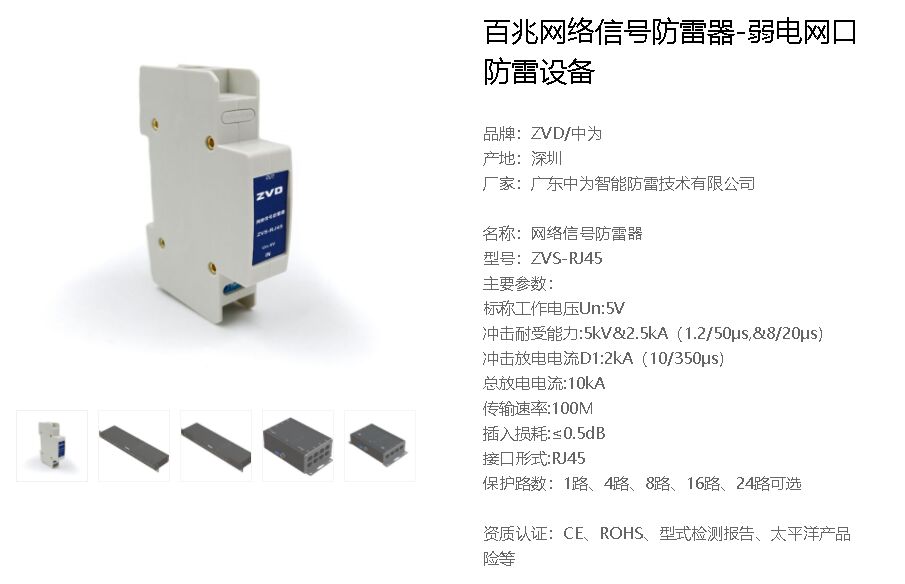

如果項目采用220V交流電源防雷器+網絡防雷器的組合方式,網絡信號防雷器可以選用中為防雷ZVS-RJ45系列防雷器。其沖擊電流Iimp達2kA,滿足標準要求。
產品詳情:http://m.kaiyuanfeather.com.cn/wlspd/
4、D1類測試2kA這個值是大還是小?
可能有客戶會有疑問,一般電源防雷器都是40kA,為什么D1類測試只有2kA,能滿足要求嗎?
這點不用擔心,因?yàn)镈1類專指信號防雷器,信號線本身感應浪涌相對電源防雷器小很多。D1類測試波形為10/350us,這個波形的浪涌能量極大,2kA用在信號線上的防雷保護是沒有問題。
所以國標對D1類測試的要求就是1kA~2.5kA,2kA屬于高能量級別了,完全滿足標準要求。
以上內容就是關于監控?cái)z像頭d1類浪涌保護器有哪些種類的介紹,根據項目實際情況選擇D1類二合一、三合一或純網絡信號浪涌保護器即可,注意需要選擇有檢測報告的產品,而且報告里面需要有D1類測試數據。
ZVD中為防雷,轉載需授權!
