浪涌保護器4P、3P+N、2P是什么意思

2021-12-22 · 閱讀3791

我們知道浪涌保護器的保護模式有很多種，主要是4P、3P+N（3+NPE）、3P、2P、1P+N等，防雷標準中對這些保護模式的定義是用于不同的配電系統。電工朋友在浪涌保護器選型的時候就會比較疑惑，配電系統一般就是三相電和單相電，浪涌保護器怎么有這么多保護模式呢。而且不同模式的浪涌保護器外觀相似度很高，比如4P和3P+N的浪涌保護器外觀看著就非常像，這樣就會給浪涌保護器選型配置帶來一疑問。

那么，浪涌保護器4P、3P+N是什么意思，應該怎么選呢？

不用著急，廣東中為智能防雷把浪涌保護器這幾種保護模式的意思以及適用的配電系統給大家詳細介紹一下。

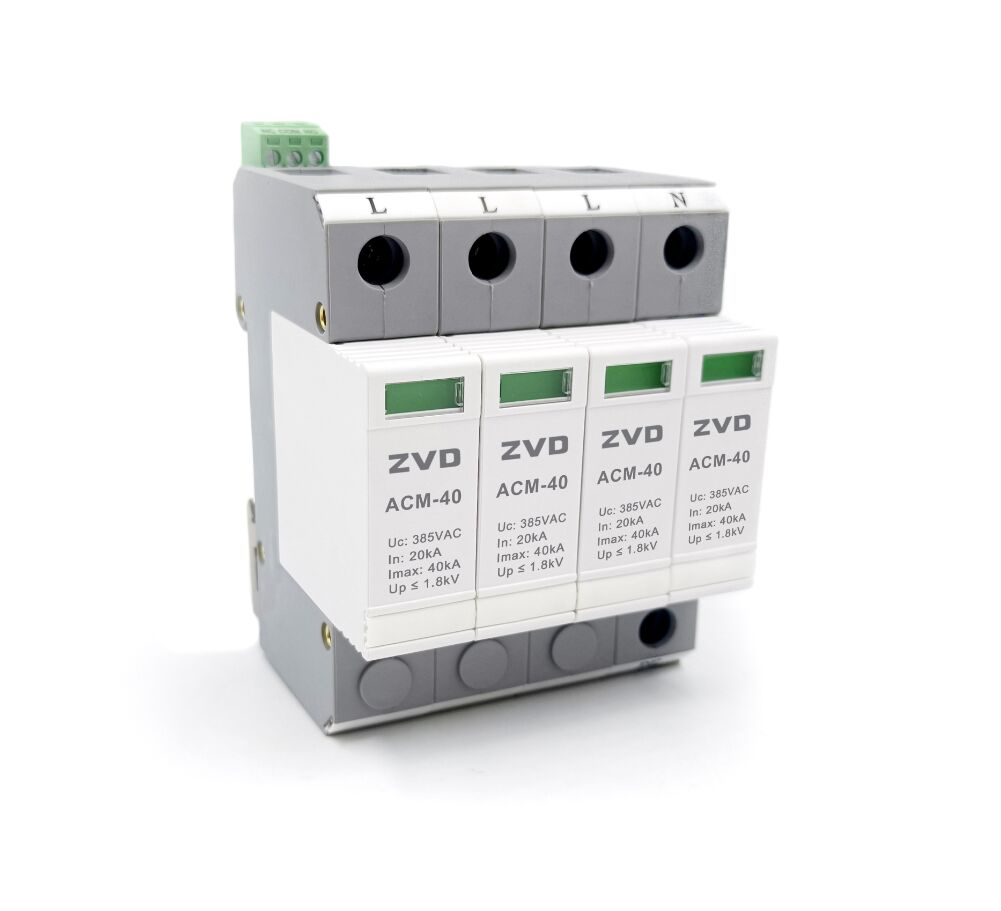

1、4P

4P浪涌保護器主要用于三相380V系統，該產品應用廣泛，產品由四個防雷模塊組成，保護模式是火線對地、零線對地的一種共模保護形式。4P的浪涌保護器組成部分是由4個壓敏模塊組成的，每個模塊內部的器件是一樣的，內部都是一片或多片壓敏電阻組成，4P組合模式的浪涌保護器主要用于TN- S的配電系統。

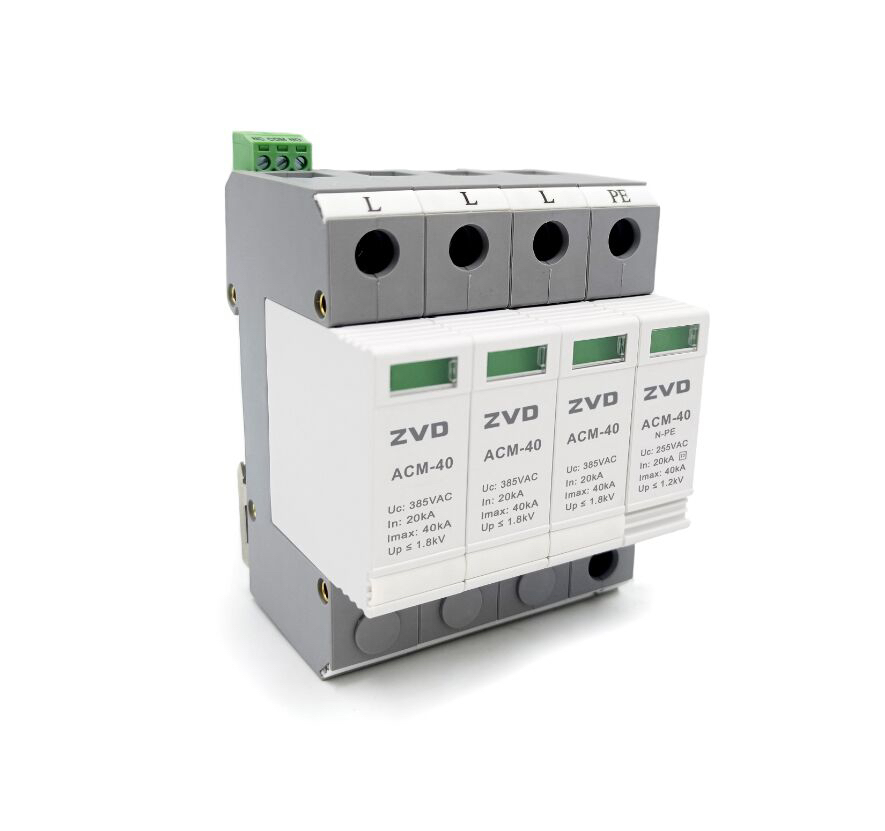

2、3P+N

防雷行業中3P+N也叫3+NPE，指的是浪涌保護器由四個模塊組成，保護模式是L1/L2/L3-N，N- PE，就是火線對零線，零再對地的一種保護模式，3P+N相對4P具有差模保護（線對線），可以算作半全模保護形式的浪涌保護器。3P+N的意思指的是浪涌保護器L- N之間采用的元器件是壓敏電阻，N-PE之間采用的是放電管。標準中3P+N用于TT配電系統，在通信行業應用較多。3P+N的浪涌保護器也可用于TN-S系統。

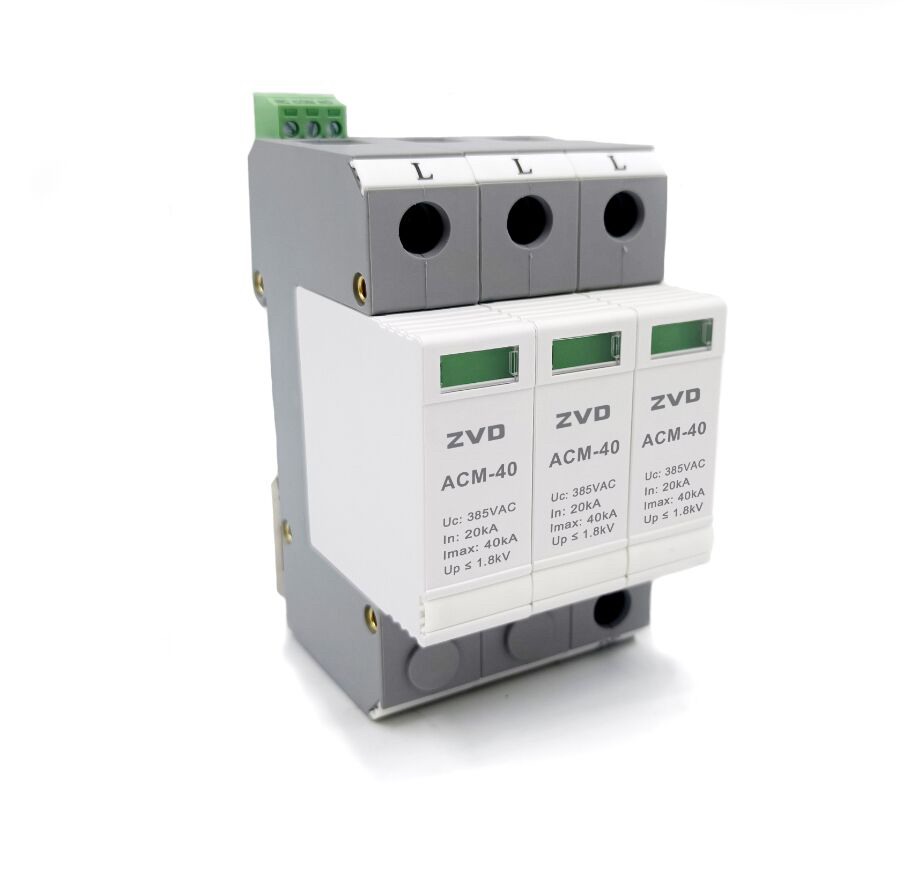

3、3P

結合前面4P和3P+N的介紹就不難猜出3P型浪涌保護器指的是該產品保護模式是L1-PE、L2-PE、L3-PE，該產品沒有N-PE的保護模式。3P浪涌保護器內部元器件是壓敏電阻，有3個模塊，按標準該產品用于TN- C和IT供電系統。

4、2P

2P式浪涌保護器指的是浪涌保護器由兩個模塊組成，保護模式是L-PE、N- PE，該產品用于TN單相供電系統，主要用于交流220V單相電。

5、1P+N

1P+N也叫1+NPE，指的是浪涌保護器由兩個模塊組成，分別是火線對零線的壓敏模塊和零線對地的放電管模塊，該產品用于TT單相系統。

總結：以上就是浪涌保護器常用的五種保護模式，大家可以根據自己的需求來選擇，當然也可以訂做一些特殊的保護模式產品，比如三相全模式浪涌保護器、兩相浪涌保護器等等，選型時可以先咨詢浪涌保護器廠家。
