浪涌保護器最大持續工作電壓uc為什么是相電壓的1.15倍？

浪涌保護器有個重要參數叫最大持續工作電壓，英文代號Uc，這個參數對浪涌保護器來說是關鍵參數。

因?yàn)橐拖到y(tǒng)電壓進行匹配，配高了殘壓高，配低了浪涌保護器容易損壞。

所以防雷標準GB50057-2010《建筑物防雷設計規范》中對浪涌保護器的Uc做了要求，在TN-C-S系統里面浪涌保護器最大持續工作電壓uc要大于相電壓的1.15倍。

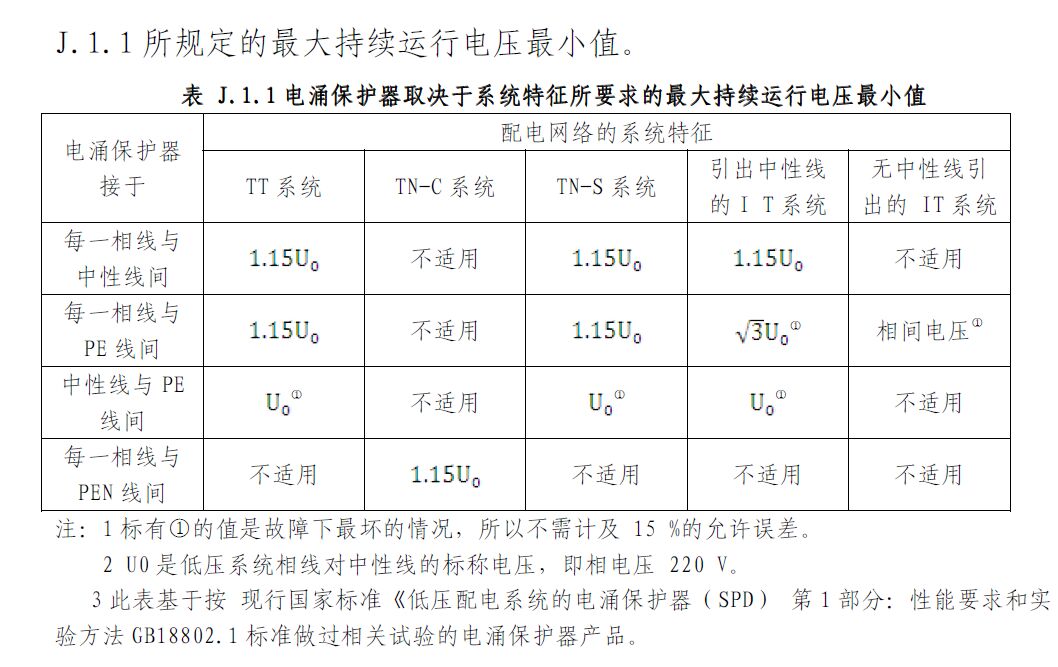

如下圖所示：

這里有個關鍵部分：相電壓的1.15倍。

我們知道常規的三相電系統，相電壓為220V，線電壓為380V。

1.15倍的線電壓是437V，1.15倍的相電壓是253V，兩者電壓相差極大。

那為什么浪涌保護器的最大持續工作電壓Uc是根據相電壓來計算而不是線電壓呢？

因?yàn)槔擞勘Ｗo(hù)器的保護模式是：火線和地線之間，零線和地線之間，火線和零線之間。他們的電壓都是按相電壓來計算的。

而取1.15倍，是因?yàn)殡娋W(wǎng)會有波動電壓，15%的余量電壓對浪涌保護器來說更安全一些，所以按此要求，用在三相380VAC系統，浪涌保護器的最大持續工作電壓選255V~385V都是可以的。
