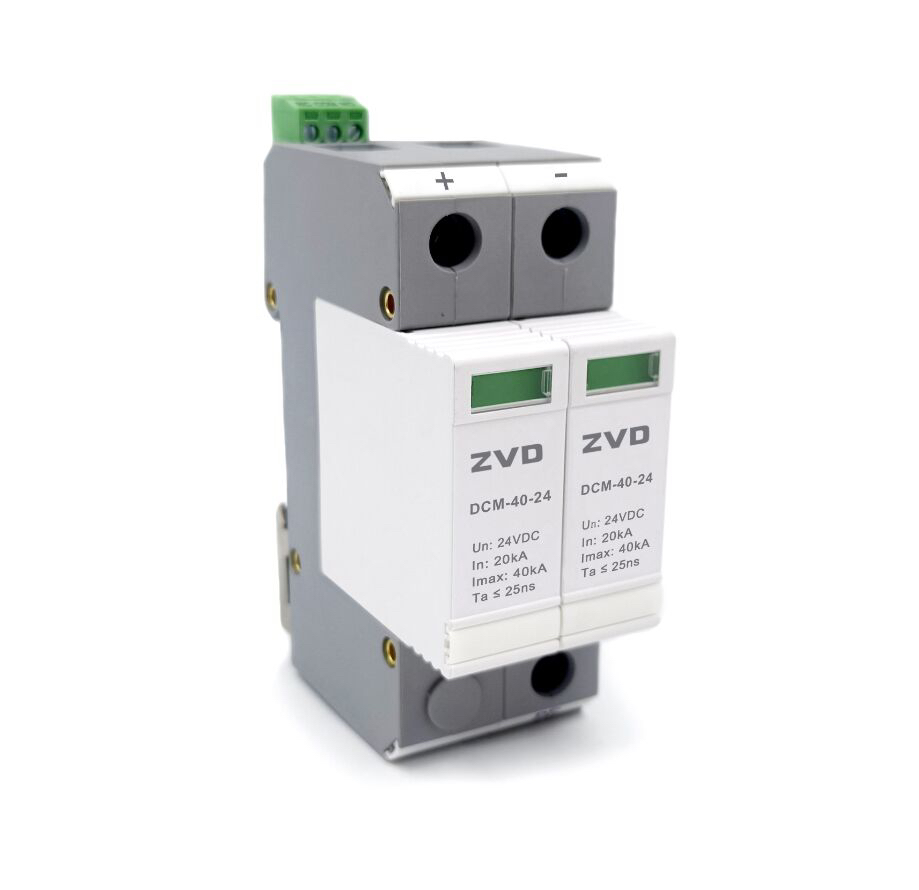

直流電源防雷器的選型配置要求

直流電源系統的防雷保護主要是采用安裝直流專用防雷器為主，在直流電源系統的正負極線路上并聯對應電壓的直流防雷器，當浪涌發生時起到泄放浪涌的作用。直流系統的電壓級別種類較多，所以在選型配置直流防雷器的時候和交流系統有些許不同。

那么，直流電源防雷器的配置要求是什么樣的呢？廣東中為智能防雷從以下方面進行介紹：

1、根據電壓來配置

直流系統的電壓等級相對于交流系統的電壓等級更復雜多變一些，比如交流系統主要就是單相220V、三相380V，但是直流系統電壓有5V、12V、24V、48V、110V、220V一直到1500V等。

所以直流電源防雷器的配置首先要確定系統電壓。

比如12V直流供電系統就需要配12V直流防雷器，48VDC就用48V直流防雷器，不能把低電壓直流防雷器用于高電壓系統上，那可能會燒掉低電壓直流防雷器，比如將12V的防雷器用到48V直流系統，這樣就不行。

所以咱們選擇直流電源防雷器的時候第一要素就是要確定直流系統電壓，電壓確定好以后再進行下一步的選型配置。

2、確定通流容量

通俗的來講通流容量指的是這個直流電源防雷器能承受多大的雷電浪涌，也是一條比較重要的防雷器指標。目前行業內直流防雷器的通流容量主要有10kA、20kA、40kA三種，一般是根據現場被保護設備的預計承受浪涌電流大小來確定，一般12V/24V這種電壓等級的配10kA～20kA的較多，48V及以上的用40kA的較多。

在鐵路直流110V/220V等系統也有采用60kA和80kA的直流防雷器，所以這個通流容量主要是根據實際需求來的，有特殊需求可以定制。

3、接線方式

直流電源防雷器的安裝方式主要分為串聯接線和并聯接線兩種形式，采用串聯或者并聯接線取決于以下兩點：

3.1 安裝位置的直流電源線路的線路電流大小：如果電流在2A以內可以選擇串聯的，電流過大就無法使用串聯的直流防雷器，就需要采用并聯式產品了，并聯型直流電源防雷器對系統電流無要求。

3.2 線路電壓大小：5V/12V/24V/48V這幾種電壓級別的直流防雷器有串聯和并聯兩種接線形式可選，如果是48V以上的電壓就只能配置并聯式直流電源防雷器了。

總結：以上內容就是關于直流電源防雷器選型配置的一些介紹，大家可以參考一下，在實際的直流防雷器選型配置中根據現場實際情況和防雷器廠家多多溝通。
