二次供水設備系統如果做好防雷保護？

2026-04-25 · 閱讀184

水廠的二次供水設備在雷雨季節容易收到雷擊災害影響，造成設備損壞影響用戶使用，那么該如何針對這套系統進行防雷保護呢？

中為防雷主要從以下幾個方面進行介紹：

1、遵循核心標準

設計和施工必須遵循以下國家標準，這是確保防雷效果和合規性的基礎：

GB 50057-2010 (或最新版) 《建筑物防雷設計規范》：這是建筑物防雷的通用性基礎規范。

QX/T 399-2017 《供水系統防雷技術規范》：專門針對供水系統的行業標準。

GB/T 39437-2020 《供排水系統防雷技術規范》：范圍更廣的國家標準，涵蓋了供排水全系統。

2、外部直擊雷防護 (防止"直擊要害")

阻擋雷電直接擊中設備，并將其電流安全引入大地。

接閃器 (避雷針/帶)：對于室外或屋頂?shù)脑O備，應設置接閃器。對于箱泵一體化設備，建議安裝獨立的避雷針，并采用熱鍍鋅圓鋼或扁鋼等材料，其保護范圍需覆蓋整個設備。

引下線：接閃器至少通過2根引下線與接地裝置連接，間距不超過18米。

金屬部件接地：設備金屬外殼、金屬管道、護欄等所有裸露金屬部件，都必須可靠接地。

3、內部感應雷防護 (防御"隱形威脅")

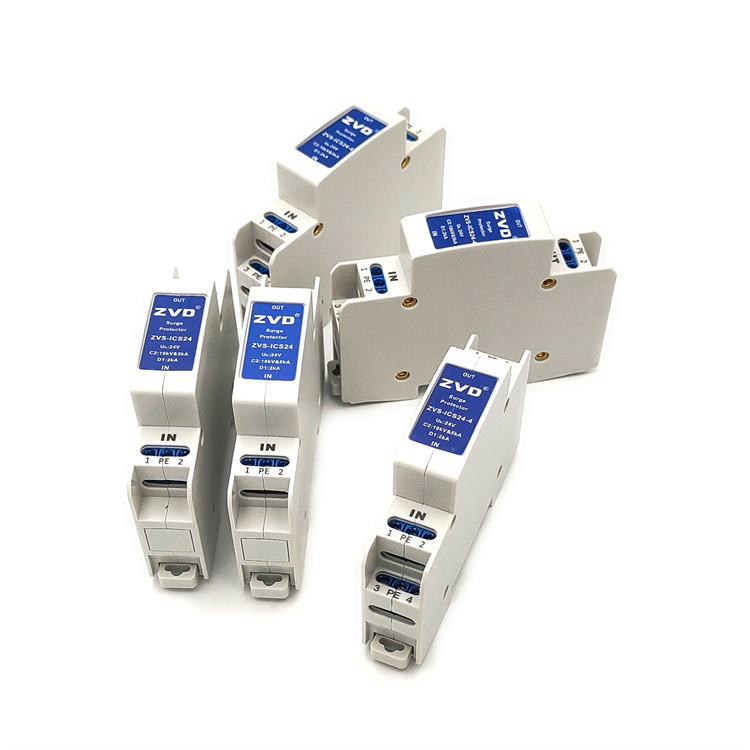

阻斷通過電源、信號線路侵入的雷電浪涌，這部分是防護重點。應按照三級浪涌保護器 (SPD) 進行部署：

防護級別 安裝位置 推薦通流容量 (Imax/Iimp)如下：

一級（T1） 電源總配電箱進線端 Iimp ≥ 12.5kA (10/350μs) 或更高

二級（T2） 水泵、控制柜等分配電箱進線端 Imax ≥ 40kA (8/20μs)

三級（T3） 傳感器、PLC等精密設備前端 Imax ≥ 10kA (8/20μs)

信號線路防雷：485總線及0-10V模擬信號線、網絡信號線、4-20mA模擬量信號線等信號線路，應在設備進出端口處加裝信號浪涌保護器。

線纜屏蔽與敷設：使用帶屏蔽層的線纜并將屏蔽層兩端接地，同時避免信號線與電源線長距離平行敷設，間距應大于0.3米。

4、接地與等電位連接 (構建"安全導流網絡")

這是所有防護效果的最終保障，將雷電流安全泄放入地，并消除設備間的危險電位差。

接地電阻要求：系統單獨接地時，接地電阻應≤4Ω。若泵房內同時有消防設備，或多種接地共用，地網接地電阻須≤1Ω。

等電位連接：將設備外殼、金屬管道、線纜金屬護套、SPD接地端等所有金屬部件，互相連接并最終連到接地裝置上，確保雷擊時所有金屬部件電位相等。

5、后期維護與檢測 (確保持續有效)

定期檢測：每年雷雨季節前，應委托有資質的專業機構對防雷裝置進行全面檢測，確保各項性能達標。

日常檢查：運維人員應定期檢查SPD的狀態指示燈是否正常，以及接地線、連接螺栓有無松動或銹蝕。

系統自檢：選擇帶有防雷保護功能的智能控制柜，能實現一定程度的自我診斷與保護，降低雷擊損壞風險。

6、具體設備保護建議

除了上述系統性措施，不同類型設備的保護也有要點：

控制柜：優先選用內置浪涌保護器和信號隔離器的專用防雷控制柜。柜體本身也需可靠接地。

傳感器：液位、流量、壓力等傳感器應安裝信號浪涌保護器，且其信號線宜選用雙層屏蔽電纜。

箱泵一體化設備：此類設備安裝靈活（地面/屋頂），建議安裝獨立避雷針，其金屬外殼、管道及一體化底座均需做等電位連接并接至聯合接地網。

水泵機組：水泵電機電源進線端應安裝二級浪涌保護器，電機外殼必須可靠接地。

7、總結

二次供水設備的防雷是一項系統工程，應遵循"外部攔截、內部泄放、線路隔離、系統接地"的原則，全方位實施。從前期規范設計，到選擇合格產品，再到后期的定期檢測維護，缺一不可。
