浪涌專用后備保護器SCB的工作原理是怎么樣的？

2023-04-07 · 閱讀407

浪涌專用后備保護器SCB是專門用于浪涌保護器前端的后備保護裝置，其好處是可以耐受和浪涌保護器一樣的雷電浪涌沖擊而不斷（常規的開關和熔斷器耐受較低，斷開后浪涌保護器就起不到作用了）。

那個，這個產品為什么這么神奇，其工作原理是怎么樣的呢?

其實啊，該產品是通過設計兩路通道達到這個效果的，一個通道管理工頻電流，一個通道泄放雷電流。

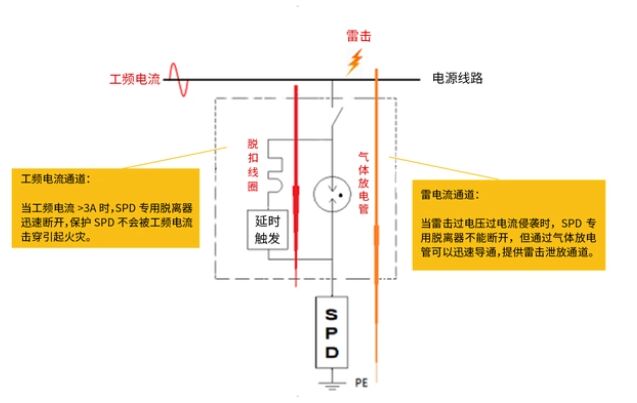

原理圖如下：

1、工頻電流通道

當工頻電流＞3A時，SCB后備保護器迅速斷開，將浪涌保護器從電網脫離，避免引起SPD擊穿造成火災等風險。

該產品還可以切斷最大100kA的短路電流，適合大功率電源現場環境，安全級別非常高。

2、雷電流通道

當雷擊浪涌侵入線路時，后備保護裝置不能斷開，不然浪涌保護器就沒效果了，傳統的空氣開關和熔斷器耐受浪涌沖擊較低，很容易誤動作，不能和SPD完美匹配。

浪涌專用后備保護器針對這塊的設計是增加了一個雷電流通道，當浪涌侵入時，通過其雷電流通道的放電管可以迅速導通，提供雷擊泄放通道。

如果大家對浪涌后備保護器如何選型感興趣的話，可以查看之前的介紹：http://m.kaiyuanfeather.com.cn/knowledge/0411406.html。

以上內容就是關于浪涌專用后備保護器SCB的工作原理介紹，現在大家都明白了吧。目前很多項目還是選用的常規空開、熔斷器作為浪涌保護器的后備開關，是存在一定的安全隱患的，建議大家可以采用專用型后備保護器。
