SPD浪涌保護器火線零線接反了會怎么樣?
浪涌保護器(電源防雷器)用于三相電和單相電系統的防雷保護,安裝在火線和地線、零線和地線之間。
浪涌保護器本身會標識L、N、PE,分別代表火線、零線和地線。但是由于安裝人員失誤可能會把火線接在N端口,零線接在L端口。
那么,SPD浪涌保護器火線零線接反了會怎么樣?
根據浪涌保護器選型經驗,中為防雷從如下內容進行闡述:
如果L-PE和N-PE的防雷模塊參數一致,那么接反了沒問題
浪涌保護器火線零線接反的情況一般出現在單相系統,因?yàn)槿嘞到y(tǒng)有3根火線,這時接反的幾率相對很小。
下面以三相和單相系統常見的幾種浪涌保護器結構進行介紹:
1、2P的時候接反了沒問題
浪涌保護器2P結構內部為同參數的壓敏電阻,標識L和N一般是為了方便客戶選擇,但是其實2個模塊的參數是一樣的,這時候接反了沒有任何問題的。

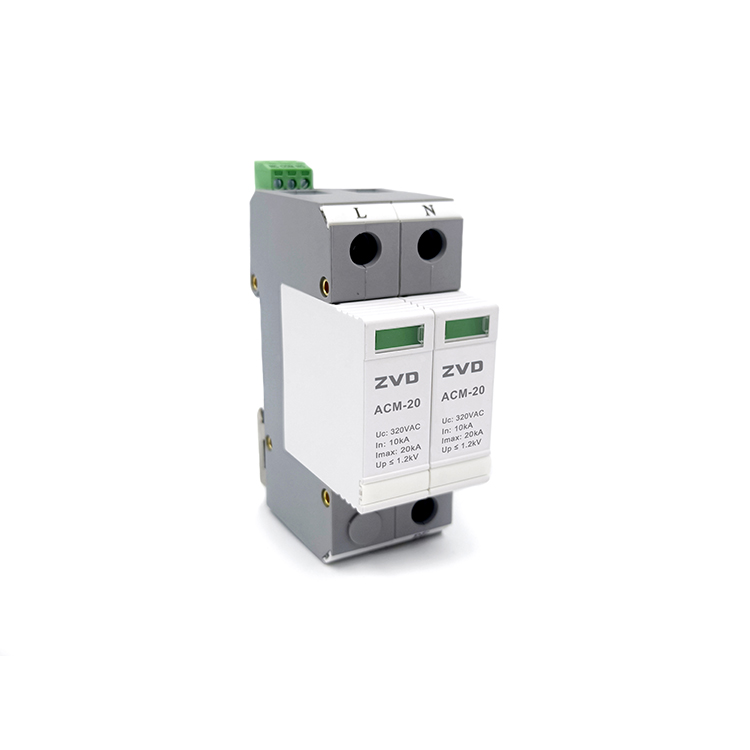

如下圖所示,2P形式的浪涌保護器2個模塊的參數是完全一致的,所以反接不會有影響。
②1P+N時不要接反
1P+N為壓敏+放電管的結構,此類型的浪涌保護器2個模塊的參數是不一致的,這時候不能反接,接反了會造成火線對地就是一個常規的放電管,該器件不能直接作為火線對地的浪涌保護器件。

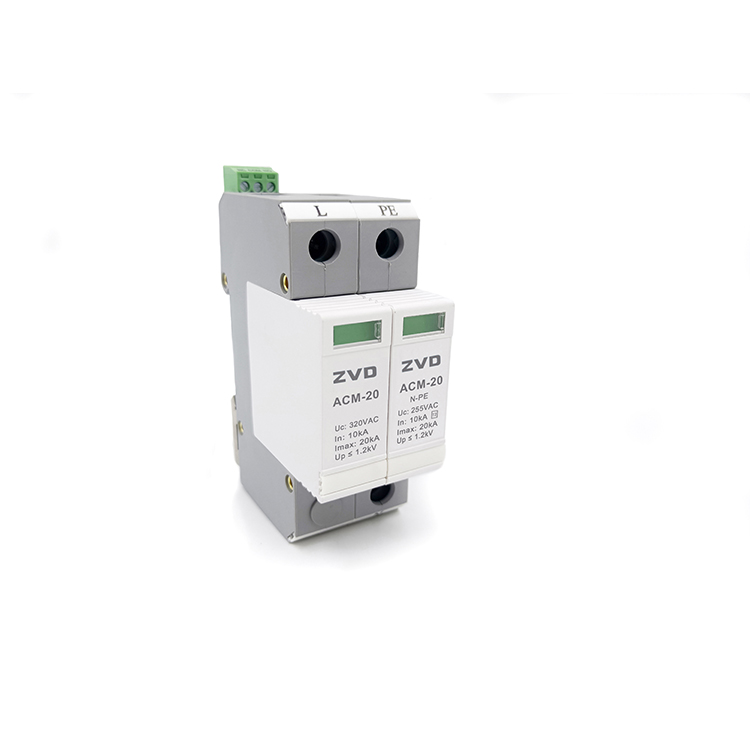

如下圖所示:
③4P可以接反,3P+N不能接反
4P浪涌保護器是由4個一樣的單防雷模塊組成的(和2P是一樣的),每個模塊性能參數是一樣的,所以可以接反。
3P+N結構下N-PE為放電管,和1P+N一樣的原因,該模式下火線和零線不能接反。
以上就是關于SPD浪涌保護器火線零線接反的介紹,保護模式為2P、3P、4P的浪涌保護器火線可以接反,保護模式為1P+N和3P+N的浪涌保護器火線零線不能接反。
這里是以為ZVD中為防雷產品為例子,其他浪涌保護器廠家可能有不同的設計,大家可以作為參考,如果是其他廠家產品還是建議咨詢下廠家。
當然,既然浪涌保護器有標識,直接按標識接線是最好。
