采用滾球法或網格法時接閃器的定位要求是什么？

2022-01-11 · 閱讀428

滾球法和網格法是計算避雷針、避雷帶等接閃器保護范圍的重要計算方法，防雷工程中是經常用到的。

那么，采用滾球法或網格法時接閃器的定位要求是什么？

1.采用滾球法時接閃器的定位要求是什么？

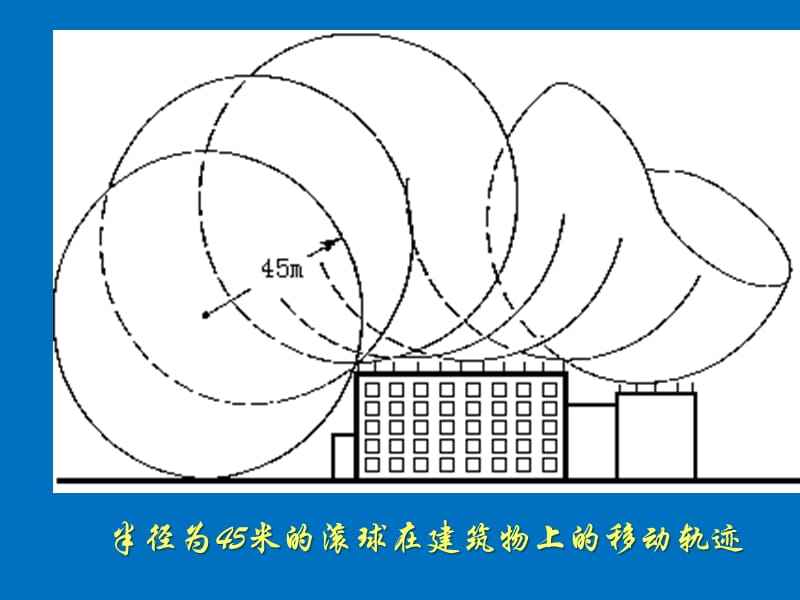

采用滾球法時，如果受保護建筑物上任何一點都不與半徑為r的球體球面區域相接觸，則可認為接閃器的位置是合適的。半徑r的大小取決于LPS類型，球在建筑物周圍及頂部的所有方向滾動。此時球面僅與接閃器接觸。對高度大于滾球半徑r的所有建筑物，側面可能會遭受閃擊。側面上，用滾球法可以接觸到的每一點都可能是雷擊點。但對低于60m的建筑物，通?？珊雎詡让骈W擊。

對比較高的建筑物，大部分雷閃將擊中建筑物頂部、水平邊緣以及建筑物的角。只有少部分雷閃會擊中側面。此外，在高層建筑物內，隨著與地面高差降低，其遭受側面閃擊的概率顯著減少。因而應考慮高層建筑物的上部（一般在建筑物高度的20％處）安裝側面接閃器系統。此時，僅在建筑物上部，采用滾球法進行接閃器的定位。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第A.2條

2.采用網格法時接閃器的定位要求是什么？

1）對滿足以下所有條件的扁平建筑物，整個表面的保護可采用網格法：接閃器導體處于屋頂屋檐處；屋頂懸垂處；當屋頂坡度超過1/10時，接閃器導體位于屋頂屋脊處。（如果屋頂坡度超過1/10，可用平行的避雷線代替網格。此時，使避雷線間的間隔不大于網格所要求的寬度）。

2）接閃器網絡的尺寸不大于給定值；

3）接閃器網絡應使雷電流至少通過兩條金屬路徑到接地裝置；

4）接閃器保護空間外部沒有任何突出的金屬裝置；

5）接閃器導線應盡可能短且盡可能走直線。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第A.3條

總結：以上就是滾球法和網格法對接閃器的定位要求，大家可以參考一下，在防雷工程中避雷針等接閃器的保護范圍計算的必須要做一項工作，因為它決定了直擊雷防護系統的保護效果，所以大家需要加以重視。
