一級與二級電源SPD的區別解析

2025-03-01 · 閱讀789

一級電源SPD和二級電源SPD是浪涌保護器（Surge Protective Device）的分類，主要用于防止電氣設備受到電涌損害。它們的區別主要體現在防護等級、安裝位置和通流容量上。

一、一級與二級電源SPD的區別解析

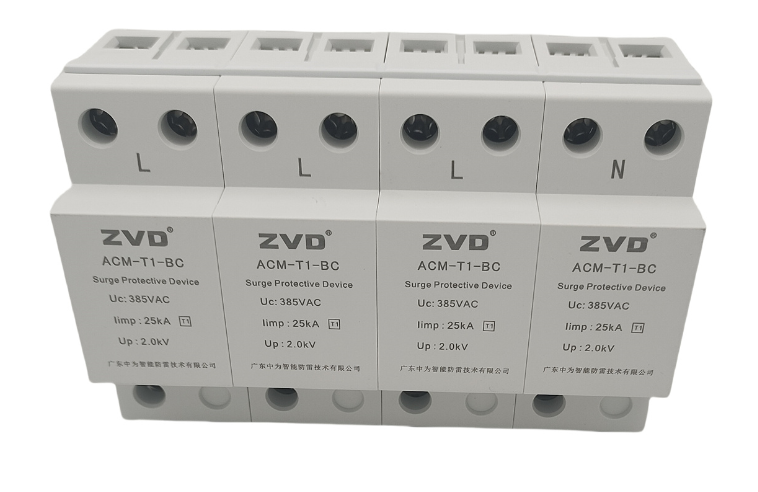

1. 一級電源SPD浪涌保護器

防護等級：一級SPD提供最高級別的防護，通常安裝在建筑物的主配電柜或進線處，用于抵御直擊雷或感應雷產生的大能量電涌。

通流容量：通流容量較大，通常在幾十千安（kA）以上，能夠承受高能量的電涌。

安裝位置：一般安裝在電源進線處，作為第一道防線。

2. 二級電源SPD浪涌保護器

防護等級：二級SPD提供次級防護，通常安裝在分配電柜或設備前端，用于進一步限制電涌電壓，保護敏感設備。

通流容量：通流容量較小，通常在幾千安（kA）左右，適合處理經過一級SPD后的剩余電涌能量。

安裝位置：一般安裝在分配電柜或設備前端，作為第二道防線。

3、區分方法

安裝位置：一級SPD靠近電源進線處，二級SPD靠近設備端。

通流容量：一級SPD的通流容量明顯大于二級SPD。

防護等級：一級SPD用于抵御大能量電涌，二級SPD用于進一步限制電涌電壓。

一級電源SPD和二級電源SPD的主要區別在于防護等級、通流容量和安裝位置。一級SPD用于抵御大能量電涌，二級SPD用于進一步限制電涌電壓，兩者通常配合使用以實現全面保護。

二、是否可以用用二級替代一級或者一級替代二級浪涌保護器？

一級電源SPD和二級電源SPD不能互相替代，因?yàn)樗鼈兊脑O(shè)計目的、防護能力和安裝位置不同。以下是具體原因：

1. 二級SPD不能替代一級SPD浪涌保護器

原因：

二級SPD的通流容量較?。ㄍǔＴ趲浊О才啵瑹o法承受直擊雷或感應雷產生的大能量電涌。

如果直接用二級SPD替代一級SPD，可能會導致二級SPD因過載而損壞，甚至引發火災或設備損壞。

后果：

二級SPD無法有效吸收大能量電涌，剩余能量可能直接沖擊后續設備，造成損壞。

2. 一級SPD不能替代二級SPD浪涌保護器

原因：

一級SPD雖然通流容量大，但其殘壓（電涌通過后的剩余電壓）較高，可能無法將電壓限制到敏感設備的安全范圍內。

一級SPD的響應時間較慢，可能無法有效保護對電壓波動敏感的電子設備。

后果：

一級SPD無法提供精細的電壓限制，可能導致敏感設備因過電壓而損壞。

3. 為什么需要分級防護

分級防護原理：

一級SPD用于吸收大能量電涌，二級SPD進一步將電壓限制到設備可承受的范圍。

兩級SPD配合使用，既能吸收大能量電涌，又能提供精細的電壓保護。

單獨使用的問題：

單獨使用一級SPD，殘壓過高，可能損壞設備。

單獨使用二級SPD，無法承受大能量電涌，可能直接損壞。

4. 總結

一級SPD和二級SPD不能互相替代，必須按照分級防護的原則配合使用。

一級SPD用于吸收大能量電涌，二級SPD用于精細保護設備，兩者缺一不可。

如果錯誤替代，可能導致設備損壞或安全隱患。
