學校防雷工程工作量清單明細

2021-12-25 · 閱讀417

學校防雷工程工作量清單明細：

主要防雷材料技術要求

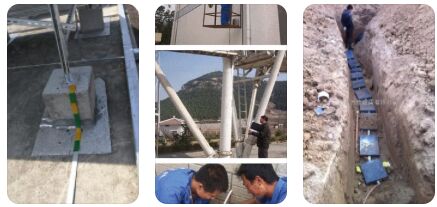

學校防雷工程工作量清單明細

（1）直接雷擊防護接閃器：

采用Φ10mm熱鍍鋅圓鋼制作接閃帶，沿建筑物女兒墻敷設構成閉合回路，避雷帶安裝高度≥150mm；學校建筑物基本為第三類防雷建筑物，接閃帶在建筑物屋面上構成不大于20*20m或24*16m的網格，橫跨屋面的接閃帶通過100*100mm混凝土塊固定安裝于屋面。應符合GB50057-2010《建筑物防雷設計規范》中第三類防雷建筑物全覆蓋保護要求。主材選型參考：Φ10mm熱鍍鋅圓鋼制作接閃帶（含接閃帶支撐架制作、橫跨屋面混凝土塊制作及接閃帶安裝）。

（2）直接雷擊防護引下線：

采用35mm2BVR線作為引下線（BVR銅線相比鋼材作為引下線，可避免雷擊時人員因靠近或接觸造成觸電傷害，在學校環境為保證學生的人身安全故選用BVR銅線作為引下線）。主材選型參考：35mm2BVR線沿外墻敷設，地面處2000mm穿管保護，地面400mm處測試點斷接卡箱制作安裝。

（3）接地裝置：

在合適位置（距離人行通道3.0m以上，距離建筑物基礎1.0m以上）開挖地坑采用Φ16*1500mm*3套組合式銅包鋼接地級（含連接套件）逐節打入地面以下4.5m深度，接地極頂部埋設降阻劑后覆蓋瀝青層，降阻劑應具備環保檢測報告。并做好跨步電壓防護措施。主材選型參考：Φ16*1500mm*3套組合式銅包鋼接地級（含連接套件）。

4.以上數量為各學校匯總數量，各學校工作量明細見后。

各學校工作量明細

（1）第一中學工作量
序號	項目名稱	項目特征描述	計量單位	工程量	備注
1	第一級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器	臺	1
2	第二級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器	臺	63
3	第三級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器	臺	1
4	第四級SPD電涌保護插座	電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝	個	70
5	避雷網	避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設	m	274.71
6	避雷網	避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設	m	1077.86
7	避雷引下線	防雷引下線，35mm2BVR線	m	350
8	配管PC50	電氣配管PC DN50,離地2m	m	36
9	斷接卡子制作、安裝	斷接卡子制作、安裝	套	18
10	防雷測試箱	防雷測試箱，現場定制，安裝高度0.4m	臺	18
11	接地極	接地極，銅包鋼，Φ161500mm3	根	28
12	降阻劑	降阻劑	kg	56
13	接地銅排	接地銅排，紫銅排，3038000mm	處	1
14	接地母線	屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等	m	15
15	防雷系統實時監控終端	防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件	臺	1
16	挖一般土方	土壤類別三類土，挖土深度1米以內	m3	0.59
17	回填方	密實度要求夯填	m3	0.59
18	接地裝置	接地網調試	系統	9
（2）第四中學工作量
序號	項目名稱	項目特征描述	計量單位	工程量	備注
1	第一級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器	臺	1
2	第二級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器	臺	16
3	第三級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器	臺	1
4	第四級SPD電涌保護插座	電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝	個	30
5	避雷網	避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設	m	88.83
6	避雷網	避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設	m	340.5
7	避雷引下線	防雷引下線，35mm2BVR線	m	130
8	配管PC50	電氣配管PC DN50,離地2m	m	16
9	斷接卡子制作、安裝	斷接卡子制作、安裝	套	8
10	防雷測試箱	防雷測試箱，現場定制，安裝高度0.4m	臺	8
11	接地極	接地極，銅包鋼，Φ161500mm3	根	16
12	降阻劑	降阻劑	kg	16
13	接地銅排	接地銅排，紫銅排，3038000mm	處	1
14	接地母線	屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等	m	15
15	防雷系統實時監控終端	防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件	臺	1
16	挖一般土方	土壤類別三類土，挖土深度1米以內	m3	0.34
17	回填方	密實度要求夯填	m3	0.34
18	接地裝置	接地網調試	系統	4
（3）第四中學西校區工作量
序號	項目名稱	項目特征描述	計量單位	工程量	備注
1	第一級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器	臺	1
2	第二級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器	臺	22
3	第三級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器	臺	1
4	第四級SPD電涌保護插座	電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝	個	45
5	避雷網	避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設	m	122.6
6	避雷網	避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設	m	645.22
7	避雷引下線	防雷引下線，35mm2BVR線	m	160
8	配管PC50	電氣配管PC DN50,離地2m	m	24
9	斷接卡子制作、安裝	斷接卡子制作、安裝	套	12
10	防雷測試箱	防雷測試箱，現場定制，安裝高度0.4m	臺	12
11	接地極	接地極，銅包鋼，Φ161500mm3	根	20
12	降阻劑	降阻劑	kg	40
13	接地銅排	接地銅排，紫銅排，3038000mm	處	1
14	接地母線	屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等	m	15
15	防雷系統實時監控終端	防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件	臺	1
16	挖一般土方	土壤類別三類土，挖土深度1米以內	m3	0.42
17	回填方	密實度要求夯填	m3	0.42
18	接地裝置	接地網調試	系統	7
（4）第七中學工作量
序號	項目名稱	項目特征描述	計量單位	工程量	備注
1	第一級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器	臺	1
2	第二級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器	臺	23
3	第三級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器	臺	1
4	第四級SPD電涌保護插座	電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝	個	30
5	避雷網	避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設	m	9.87
6	避雷網	避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設	m	168.94
7	避雷引下線	防雷引下線，35mm2BVR線	m	70
8	配管PC50	電氣配管PC DN50,離地2m	m	12
9	斷接卡子制作、安裝	斷接卡子制作、安裝	套	6
10	防雷測試箱	防雷測試箱，現場定制，安裝高度0.4m	臺	6
11	接地極	接地極，銅包鋼，Φ161500mm3	根	16
12	降阻劑	降阻劑	kg	32
13	接地銅排	接地銅排，紫銅排，3038000mm	處	1
14	接地母線	屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等	m	15
15	防雷系統實時監控終端	防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件	臺	1
16	挖一般土方	土壤類別三類土，挖土深度1米以內	m3	0.34
17	回填方	密實度要求夯填	m3	0.34
18	接地裝置	接地網調試	系統	3
（5）第九中學工作量
序號	項目名稱	項目特征描述	計量單位	工程量	備注
1	第一級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置一級浪涌保護器	臺	1
2	第二級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置二級浪涌保護器	臺	40
3	第三級SPD電涌保護箱	電涌保護箱（含信號發射附件）安裝，壁掛安裝，配置三級浪涌保護器	臺	1
4	第四級SPD電涌保護插座	電涌保護插座安裝，安裝于主機房設備、網絡監控節點、視頻電教設備以及其它重要設備前端，串接安裝	個	45
5	避雷網	避雷網，Φ10鍍鋅圓鋼，沿混凝土塊敷設	m	0
6	避雷網	避雷網，Φ10鍍鋅圓鋼，沿折板支架敷設	m	225.42
7	避雷引下線	防雷引下線，35mm2BVR線	m	40
8	配管PC50	電氣配管PC DN50,離地2m	m	12
9	斷接卡子制作、安裝	斷接卡子制作、安裝	套	6
10	防雷測試箱	防雷測試箱，現場定制，安裝高度0.4m	臺	6
11	接地極	接地極，銅包鋼，Φ161500mm3	根	16
12	降阻劑	降阻劑	kg	32
13	接地銅排	接地銅排，紫銅排，3038000mm	處	1
14	接地母線	屏蔽等電位接地，6mm2BVR，連接電涌保護處設備、金屬管材、橋架等	m	15
15	防雷系統實時監控終端	防雷系統實時監控終端，電腦包含預裝監控軟件及信號接收附件	臺	1
16	挖一般土方	土壤類別三類土，挖土深度1米以內	m3	0.34
17	回填方	密實度要求夯填	m3	0.34
18	接地裝置	接地網調試	系統	3
