浪涌保護器1.8kv跟2.5kv是什么產品的參數?中為防雷帶你了解!
近日有電氣廠商在浪涌保護器圖紙上發現兩個參數:1.8kV和2.5kV,咨詢過來問這是什么參數,說看上去像是額定工作電壓。
那么,浪涌保護器1.8kv跟2.5kv是什么產品的參數,兩者有啥區別呢?
我們知道,浪涌保護器的重要參數有很多,比如最大持續工作電壓Uc、標稱放電電流In、最大放電電流Imax、響應時間、防護等級等等。
這里的1.8kv和2.5kV看上去像是電壓級別,其實不然,這2個值是浪涌保護器電壓保護水平Up的值。
1、1.8kV指的是二級浪涌保護器的Up值
二級浪涌保護器的通流量一般為標稱放電電流20、30、40、50、60kA等規格。所以二級浪涌保護器的up值也分為很多種。
一般來說當最大持續工作電壓為385VAC時,標稱20kA的浪涌保護器Up值為1.8kV,標稱放電電流30kA的Up值為2.0kV,40kA的為2.1kV,50kA的為2.2kV。
以上規律大家可以看出來,當Uc固定時,浪涌保護器的標稱放電電流約大,其Up值必然會越高。

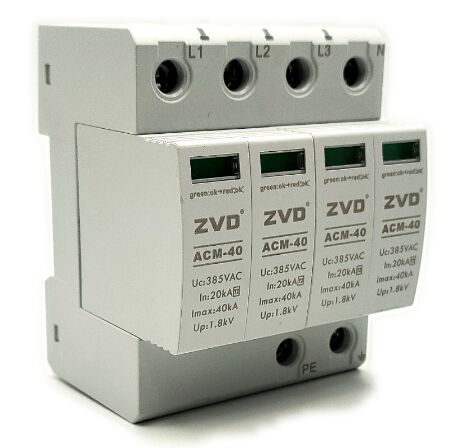

所以,1.8kV指的的是Uc385VAC、In20kA的浪涌保護器,中為防雷ACM-40系列就屬于Up1.8kV的二級浪涌保護器,如下圖所示:
當然,如果Uc值變化了,浪涌保護器的Up要等于1.8kV時,其In也會變化。比如當浪涌保護器Uc為320VAC時,一般In為30kA時,Up才會等于1.8kV,因為最大持續工作電壓Uc越低,Up也會越低。
2、2.5kV指的是一級電涌保護器的Up
一級浪涌保護器安裝在第一級防雷位置,一般安裝于總配電室等環境。國標對一級浪涌保護器Up的要求是小于等于2.5kV,所以國內所有浪涌保護器廠家生產的用于380V/400V配電系統的第一級SPD,其Up都是≤2.5kV的。

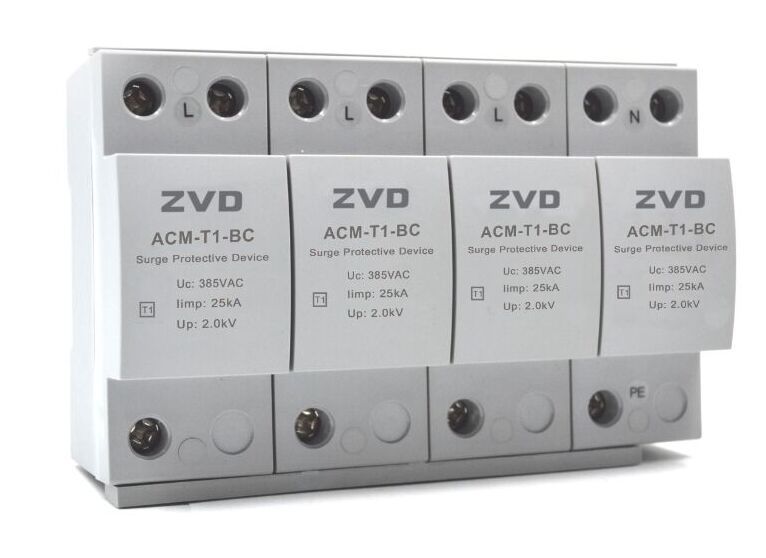

因為總配電柜內設備耐壓等級一般較后級配電柜高,所以一級浪涌保護器的up相對二級浪涌的Up會高一些,如下圖所示為一級浪涌。
綜合上述,該項目電氣圖紙要求的浪涌保護器18kV和2.5kV不是電壓級別,是一級和二級浪涌保護器的保護水平Up值,該值一般同等情況下(Uc和In或Iimp一致)越低越好。
當然,我們也不能一味求低,一般推薦SPD浪涌保護器的Up低于設備耐壓值的0.8倍即可。
ZVD中為防雷,轉載需授權http://m.kaiyuanfeather.com.cn/knowledge/0616623.html!
了解更多浪涌保護器相關知識,敬請關注浪涌保護器品牌廠家廣東中為智能防雷技術有限公司。公司技術團隊為您免費提供浪涌保護器的選型、安裝、調試等技術指導服務,幫助企業解決技術難題。
