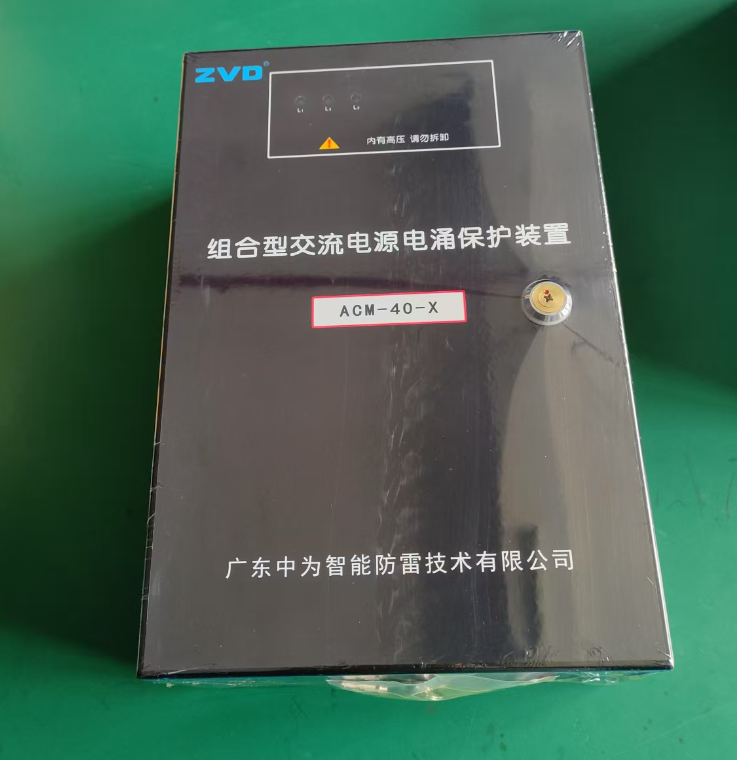

組合型交流電源電涌保護裝置是什么產品？

2025-04-25 · 閱讀234

嗯，用戶問的是組合型交流電源電涌保護裝置是什么產品。首先，我需要明確這個產品的基本定義。電涌保護器，也就是SPD、浪涌保護器，是用來保護電氣設備免受電壓瞬變和電涌影響的。組合型可能指的是將不同類型的SPD組合在一起使用，比如電壓開關型和限壓型，這樣可以在不同的階段提供多級保護。

接下來，我要考慮用戶可能的背景?？赡苁请姎夤こ處?、建筑設計師，或者普通用戶想了解如何保護設備。如果是專業人士，可能需要詳細的技術參數和工作原理，但如果是普通用戶，可能需要更簡潔的解釋和應用場景。

然后，產品的主要構成部分。組合型可能包括一級和二級保護，比如第一級用間隙放電或氣體放電管處理大的浪涌，第二級用壓敏電阻進行精細保護。這樣分層次的設計可以更有效地分散能量，提高保護效果。

應用場景方面，常見的包括電力系統、通信基站、工業設備、建筑配電和新能源設施。需要舉一些例子，比如變電站、數據中心、工廠生產線，這些地方對電涌保護要求高，組合型能提供更全面的保護。

特點部分，多級保護、響應速度快、通流容量大、模塊化設計、遠程監控等。這些特點說明該產品高效且可靠，適合不同環境的需求。模塊化設計可能方便維護和更換，遠程監控則適合需要實時監測的場合。

可能用戶還想知道為什么選擇組合型而不是單一類型的浪涌保護器。這時候需要解釋多級保護的優勢，比如分散能量沖擊，延長壽命，提高可靠性。同時，可能需要提到相關標準，比如IEC 61643，說明產品符合國際規范，增強可信度。

另外，用戶可能關心安裝和維護的問題。組合型裝置是否容易安裝，是否需要專業人員操作，維護周期如何。這些信息雖然問題中沒有直接提到，但可能是潛在的需求點，可以適當提及。

還要注意術語的使用，確保解釋清晰，避免過于專業的術語，或者在必要時進行解釋。例如，解釋“電壓開關型”和“限壓型”的區別，以及它們?nèi)绾螀f(xié)同工作。

最后，總結產品的用途和重要性，強調其在防雷和過電壓保護中的關鍵作用，幫助用戶理解其必要性。可能需要提醒用戶根據具體需求選擇合適的型號和配置，考慮安裝環境、設備敏感度等因素。

核心特點與功能：

1、多級保護設計

第一級（粗保護）：通常采用電壓開關型元件（如氣體放電管、火花間隙），用于泄放高能量的雷電流（例如10/350μs波形），承受大通流容量（如50kA以上）。
第二級（精細保護）：采用限壓型元件（如壓敏電阻MOV），快速鉗制殘余過電壓至安全范圍（如低于1.5kV），保護敏感設備。
第三級（可選）：針對精密電子設備，可能集成濾波或更低壓的防護模塊，進一步抑制高頻干擾。

2、協同工作機制

各級模塊通過退耦元件（如電感、電阻）實現能量配合，確保電涌能量逐級泄放，避免單級過載，提升整體可靠性。

3、關鍵參數

最大持續工作電壓（Uc）：如275V（適用于220V系統）。
標稱放電電流（In）：如10kA（8/20μs波形）。
電壓保護水平（Up）：如≤1.2kV，決定設備端殘壓。
響應時間：通?！?5ns（限壓型），開關型可能稍慢但通流能力更強。

4、附加功能

狀態指示：通過機械窗口或LED顯示模塊壽命。
遙信報警：干接點輸出，支持遠程監控。
熱脫扣保護：防止MOV失效時引發火災風險。

5、典型應用場景：

電力配電系統：如變壓器低壓側、主配電柜（MDB）、分配電柜（SUB）。
關鍵基礎設施：數據中心、醫院、機場的UPS及精密負載前端。
工業環境：變頻器、PLC控制系統等易受電網波動影響的設備。
新能源系統：光伏逆變器、儲能系統的交流輸出端。

6、選型注意事項：

系統電壓匹配：Uc需高于電網最高持續電壓的20%。
接地形式：TN-S、TT或IT系統需選擇對應接線方式的SPD。
安裝位置：根據IEC 62305標準，確定LPZ0-1或LPZ1-2邊界防護需求。
維護便利性：模塊化設計支持帶電更換，減少停電時間。

7、標準符合性：

需符合IEC 61643-11、GB/T 18802.11等標準，并通過第三方檢測（如TUV、UL認證），確保在標稱工況下的安全性與耐久性。
總結：組合型SPD通過多級協同防護，有效解決單一技術防護盲區，是復雜電磁環境下電源系統防雷的優選方案，尤其適用于對供電連續性及設備安全要求高的場合。
