做通信和電源設備的兄弟們經常需要做電磁兼容EMC測試認證，電源端口和信號端口需要能耐受一定的浪涌沖擊不出現損壞。

近期有客戶問到d級防雷器滿足差模共模5ka是什么意思，他的設備需要做EMC浪涌全模式沖擊測試。

根據廣東中為防雷器廠家經驗，從以下內容進行闡述：

1、d級防雷器滿足差模共模5ka是什么意思

①d級防雷器

d級防雷器一般指的是末級的電源浪涌保護器，一般終端設備都是交流220V或直流48V這種級別的電源電壓，所以選型時可以根據電源類型和電壓來選擇。

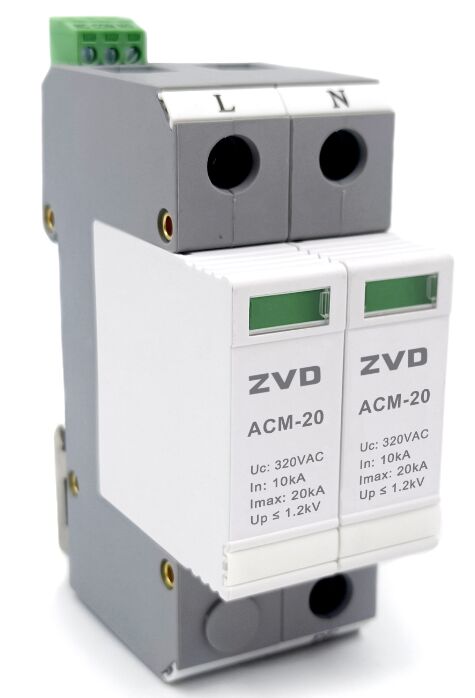

比如交流系統選ACM-20系列浪涌保護器，直流選DCM-40系列直流電源防雷器。

②滿足差模共模5ka

差模測試是線對線浪涌沖擊測試，交流系統就是火線和零線之間，直流系統就是正極和負極之間。

共模測試指線對地測試，交流系統就是火線零線分別對地防雷測試，直流系統就是正極和負極分別對地進行浪涌測試。

5kA指的是測試的浪涌電流值，一般測試波形為8/20us 5kA或者1.2/50&8/20us的10kV&5kA.

所以根據以上描述，選型時選擇滿足浪涌測試以及帶線間差模和線地共模的防雷產品即可。

2、什么產品能滿足這個要求

常規的2P的電源防雷模塊，一般來說是只具備共模保護，雖然差模過浪涌測試沖擊沒問題，但是2P結構的SPD防雷器其差模殘壓會很高。實際測試時會造成設備損壞，如下圖所示，2P結構防雷器如果測差模，那就是2個模塊殘壓疊加在一起了。

交流系統有1P+N的浪涌保護器，該類型SPD雖然具備L-N的差模保護，但是共模L-PE的殘壓極高，更易損壞設備。

要滿足差模共模全保護的產品，可以設計成3P結構的，多帶一個模塊，進行差模防護。

這個只是單相電系統防雷的做法，如果是三相系統，其差模防護就較為復雜，比如L1和L2之間，L2和L3之間，L1和L3之間，L1和N之間等。

3、信號類全模保護防雷器

除了電源系統防雷器，信號端口做浪涌測試的也很多，比如網絡RJ45端口、RS485控制信號等。

信號線路的差模共模測試和電源的基本類似，比如RS485的差模浪涌測試就是在485的AB線間進行浪涌沖擊，共模就是AB線分別對地沖擊。
